局部放大(indicate_inset_zoom)

Zoom region inset Axes — Matplotlib 3.10.3 documentation

matplotlib.axes.Axes.indicate_inset_zoom — Matplotlib 3.10.3 documentation

matplotlib.axes.Axes.indicate_inset — Matplotlib 3.10.3 documentation

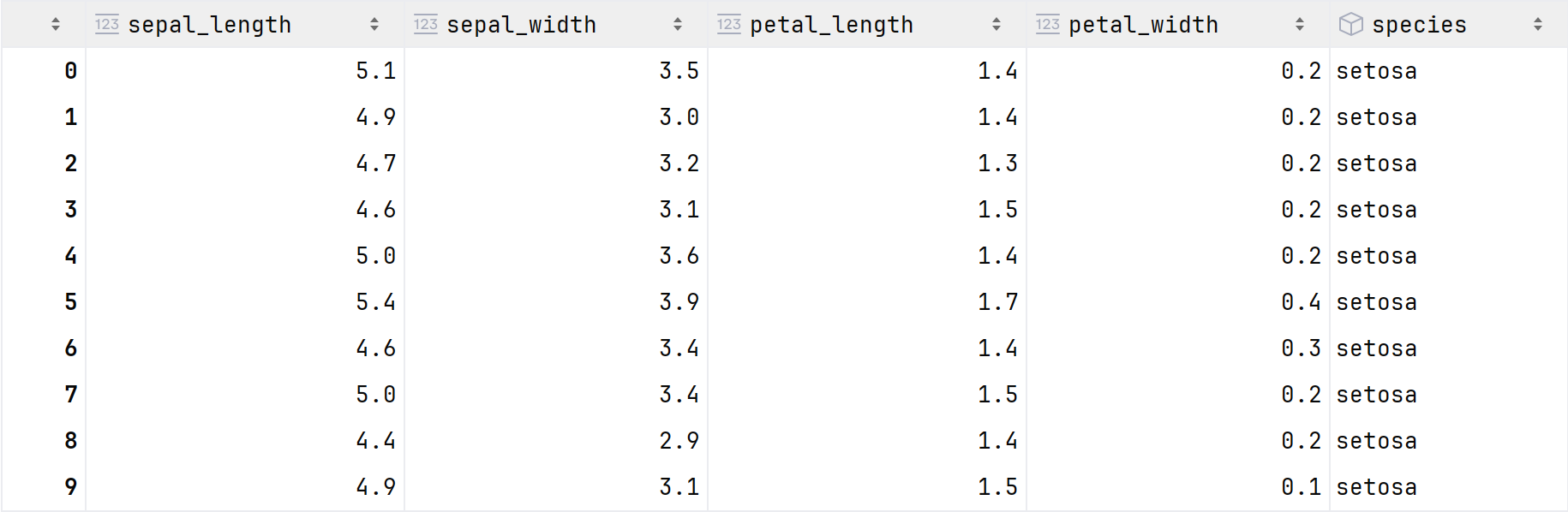

iris.csv


导入模块和数据准备
1
2
3
4
5
6
7
import matplotlib as mpl
import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np
import pandas as pd

iris = pd.read_csv('../Data/iris.csv')

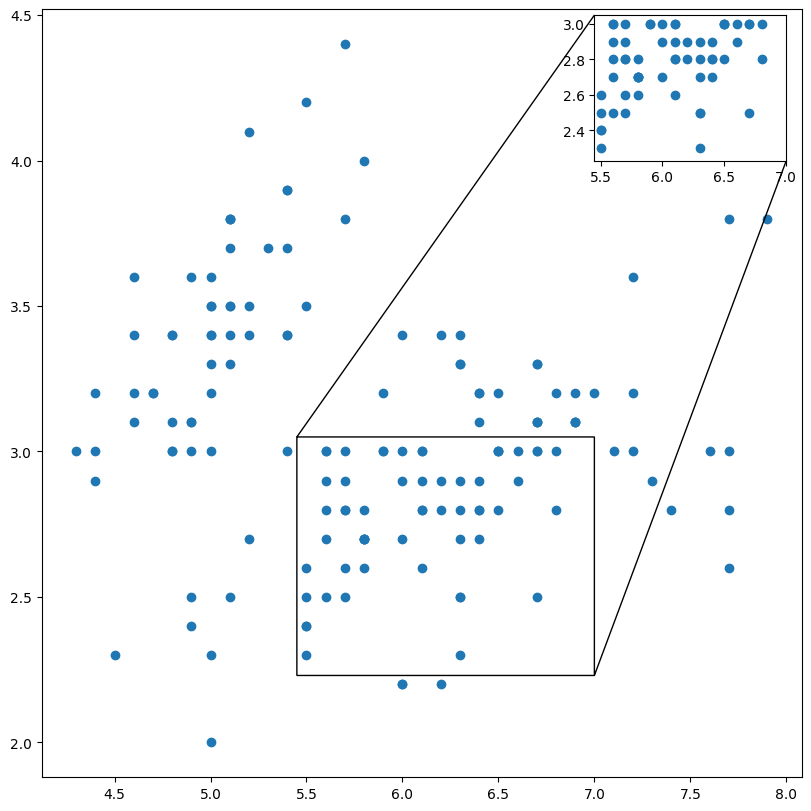

局部放大
fig = plt.figure(figsize=(8, 8), dpi=100, layout="constrained")

ax = fig.add_subplot(1, 1, 1)
ax.scatter(data=iris, x='sepal_length', y='sepal_width')

ax_zoom = ax.inset_axes(bounds=(7, 4, 1, 0.5), transform=ax.transData)
ax_zoom.scatter(data=iris, x='sepal_length', y='sepal_width')
ax_zoom.set_xlim(5.45, 7)
ax_zoom.set_ylim(2.23, 3.05)

# **kwargs其他关键字参数将传递给Rectangle类
ax.indicate_inset_zoom(inset_ax=ax_zoom, edgecolor="black", alpha=1)

plt.show()
